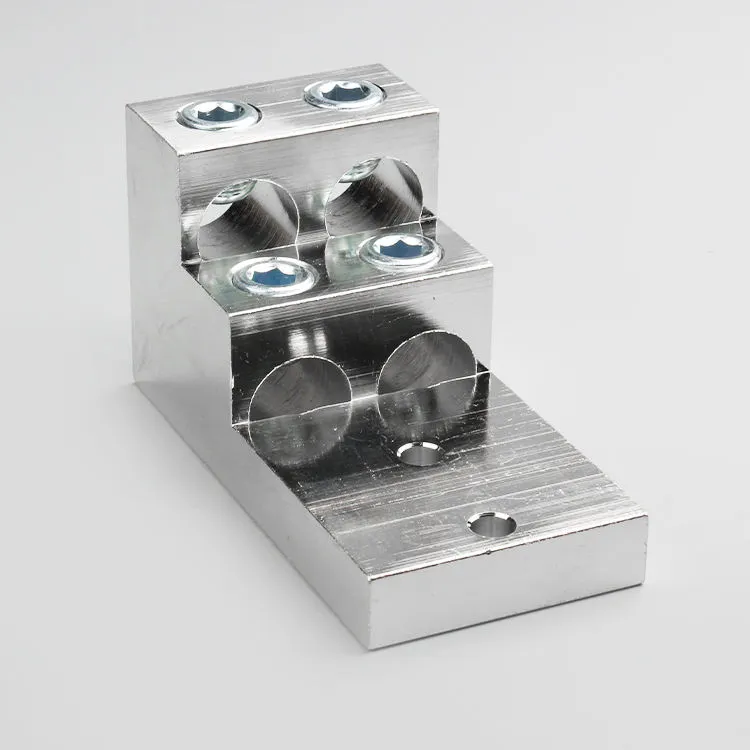

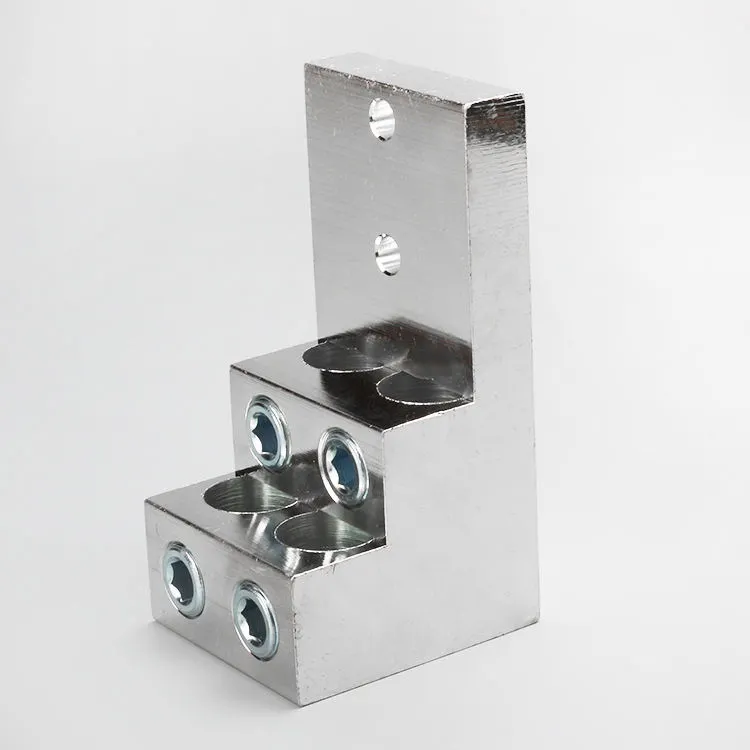

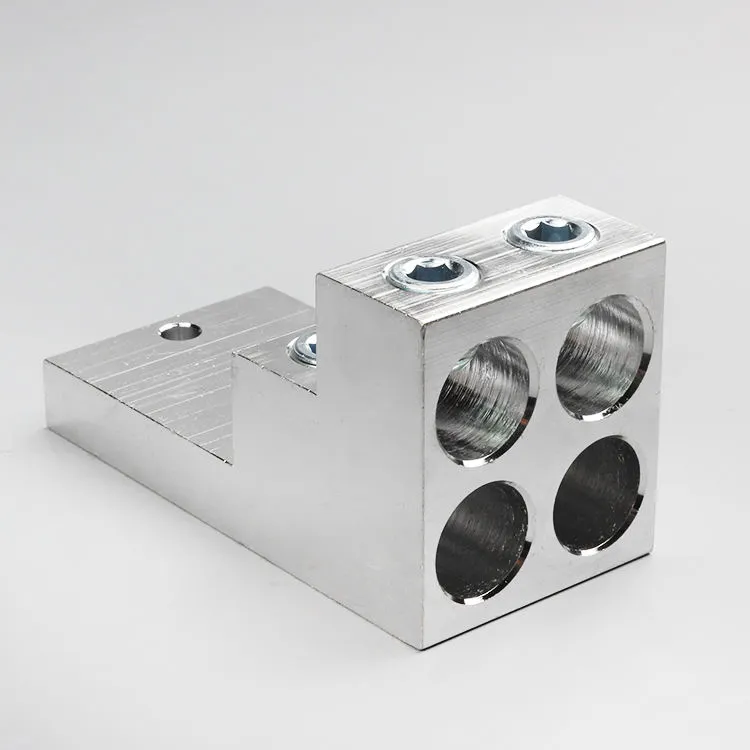

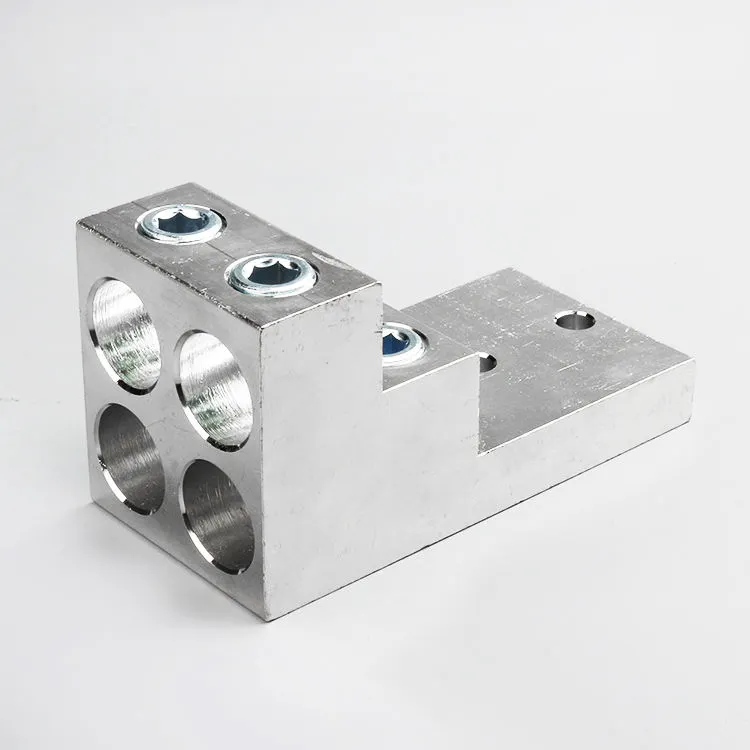

750 MCM-1/0 4 ขั้วต่อแผงตัวนำ

ตัวดึงแผงพาเนลบอร์ดตัวนำ China Kangshuai 750 MCM-1/0 4 ทำจากทองแดงด้วยไฟฟ้า C1100 และชุบด้วยดีบุก (0.15 µm) ด้วยรูปทรงหูนูน ซึ่งสามารถใช้สำหรับเอาต์พุตกล่องรวมแสงอาทิตย์ไปยังอินพุตอินเวอร์เตอร์ ให้ฉันอธิบายผลิตภัณฑ์นี้จากหลายมุมมอง:

คุณสมบัติหลัก

-รองรับอินพุต 750 MCM (300 มม. ²) และเอาต์พุต 1/0 AWG (53.5 มม. ²) ในยูนิตเดียว ช่วยลดปัญหาการต่ออะแดปเตอร์

แผ่นดันจะบีบอัดตัวนำต่างๆ พร้อมกันเพื่อป้องกันการคืบของความร้อน (การทดสอบ UL 486B)

อีพอกซีเรซินสีแดง/ดำ ใช้สำหรับการรับรู้ขั้วภาพ

ชั้นดีบุกชุบด้วยไฟฟ้าสภาพแวดล้อมคู่+ฮาร์ดแวร์สแตนเลส ทนต่อการพ่นเกลือ (มาตรฐาน ASTM B117>500 ชั่วโมง)

ชุดเปลี่ยนผ่านอะลูมิเนียมทองแดงสามารถป้องกันการกัดกร่อนของกัลวานิกได้

ชนิดลวด

Copper: THHN/THWN-2 (90 ° C wet/dry, sun resistant).

อลูมิเนียม: XHHW-2 (90 ° C, อัตราท่อ) หรือ RWU90 (90 ° C, 1kV)

-Siemens Sivakan 8PS, Eaton Memshield B, ABB UniGear

การรับรองความถูกต้อง:

-UL 486A-B、CSA C22.2、IEC 60947-7-1、RoHS 3

คู่มือการติดตั้ง

1. การเตรียมการ

-ตามตาราง NEC 310.16 ให้ลอกชั้นฉนวนออก (750 MCM: ขั้นต่ำ 38 มม.; ขั้นต่ำ 1/0:25 มม.)

2. ลำดับการจีบ

-ใส่ 750 MCM ลงในถังขนาดใหญ่ → แรงบิดถึง 38 ปอนด์ต่อฟุต → ใส่ 1/0 ลงในถังเล็ก → แรงบิดถึง 32 ปอนด์ต่อฟุต

3. การตรวจสอบคุณภาพ

750 MCM-1/0 4 ขั้วต่อแผงตัวนำใช้เทอร์โมมิเตอร์อินฟราเรดผ่านช่องทางเข้าด้านข้าง อุณหภูมิสิ่งแวดล้อม Δ T ≤ 30K บ่งชี้ถึงการเชื่อมต่อที่ปลอดภัย

สนับสนุนการสั่งซื้อ:

โมเดล 3 มิติ (STEP/IPE): ดาวน์โหลดจาก [พอร์ทัลผู้ผลิต]

การจัดส่งฉุกเฉิน: จัดส่งทั่วโลกภายใน 48 ชั่วโมง รับรองโดย DNV-GL/ABS

สถานการณ์การใช้งาน

แปลงบัสหลัก PDU ให้เป็นวงจรย่อย

อัปเกรดตัวป้อน 1/0 AWG แบบดั้งเดิมเป็น 750 MCM โดยไม่ต้องแก้ไขแผง

ทำไมคุณถึงเลือกผลิตภัณฑ์นี้

แผงขั้วต่อหนึ่งชุดแทนที่ตัวเชื่อมต่อสองตัวและบล็อกประกบกัน (เป็นไปตามมาตรฐาน NEC 310.10 (H))

รับประกันการนำไฟฟ้านาน 50 ปี

750 MCM-1/0 4 Lugs แผงตัวนำผ่านการทดสอบกระแสไฟลัด 65kA (UL 486B Class B)
