ในโลกที่ซับซ้อนของแผงควบคุมไฟฟ้าและศูนย์โหลด คำสองคำมักปรากฏให้เห็นซึ่งมีความสำคัญต่อความปลอดภัย ฟังก์ชันการทำงาน และการออกแบบระบบ:เชื่อมหลักและเบรกเกอร์หลัก- แม้ว่าอาจฟังดูคล้ายกัน แต่ทำให้เกิดความสับสนอาจนำไปสู่ข้อกำหนดที่ไม่ถูกต้อง อาจเกิดอันตรายด้านความปลอดภัย และการตรวจสอบที่ล้มเหลวได้ ด้วยประสบการณ์กว่าสองทศวรรษในอุตสาหกรรมชิ้นส่วนไฟฟ้า ทีมงานของเราที่Wenzhou Kangshuai Electronic Co., Ltd.มีความคุ้นเคยอย่างใกล้ชิดกับความแตกต่างเล็กน้อยระหว่างองค์ประกอบที่สำคัญเหล่านี้
คู่มือนี้จะเจาะลึกถึงคำจำกัดความ การใช้งาน พารามิเตอร์ทางเทคนิค และปัจจัยสำคัญที่กำหนดว่าเมื่อใดควรใช้อย่างใดอย่างหนึ่ง การทำความเข้าใจความแตกต่างนี้เป็นพื้นฐานสำหรับช่างไฟฟ้า วิศวกร ผู้รับเหมา และผู้เชี่ยวชาญด้านการจัดซื้อที่ระบุและทำงานร่วมกับแผงหน้าปัด Lugsรายวัน. ความมุ่งมั่นของโรงงานของเราในการผลิตที่แม่นยำทำให้มั่นใจได้ว่าทุกตัวดึงที่เราผลิตนั้นตรงตามมาตรฐานสูงสุดสำหรับการเชื่อมต่อและความปลอดภัย ซึ่งเป็นหลักการที่เป็นแนวทางในการอธิบายของเราที่นี่
ในขอบเขตของระบบจำหน่ายไฟฟ้า การทำความเข้าใจฟังก์ชันที่แม่นยำและการใช้งานแผง Main Lug Only ถือเป็นพื้นฐานสำหรับการติดตั้งที่ปลอดภัยและเป็นไปตามข้อกำหนด เนื่องจากเป็นส่วนประกอบสำคัญที่ผลิตด้วยความแม่นยำที่โรงงานของเรา Wenzhou Kangshuai Electronic Co., Ltd. แผง Main Lug Only จึงแสดงถึงปรัชญาการออกแบบเฉพาะที่เน้นไปที่การจำหน่ายมากกว่าการป้องกันหลัก ที่แกนกลาง แผง MLO เป็นตู้ไฟฟ้าที่มีระบบบัสบาร์และจัดเตรียมเบรกเกอร์วงจรย่อยหลายตัว แต่จะจงใจละเว้นอุปกรณ์ป้องกันกระแสเกินหลัก (OCPD) ภายในชุดประกอบ
"ตัวเชื่อมหลัก" คือจุดสิ้นสุดที่มีกระแสไฟสูงและแข็งแกร่ง โดยที่ตัวนำตัวป้อนขาเข้าจากแหล่งอัปสตรีมเชื่อมต่อทั้งทางกายภาพและทางไฟฟ้า ตัวนำเหล่านี้ได้รับการปกป้องอยู่แล้วโดยการตัดการเชื่อมต่อและเบรกเกอร์แยกต่างหาก ซึ่งอาจอยู่ในยูนิตรวมมิเตอร์หลัก แผงสวิตช์ หรือแผงระยะไกลที่ทำหน้าที่เป็นอุปกรณ์บริการสำหรับสถานที่ บทบาทหลักและบทบาทเดียวของแผง MLO คือทำหน้าที่เป็นจุดจ่ายไฟแบบรวมศูนย์ โดยป้อนพลังงานไฟฟ้าความจุสูงเพียงตัวเดียว และแบ่งวงจรออกเป็นวงจรที่มีการป้องกันขนาดเล็กจำนวนมากสำหรับระบบไฟส่องสว่าง ทางออก เครื่องจักร หรือโหลดอื่นๆ ได้อย่างมีประสิทธิภาพ ประสบการณ์หลายทศวรรษของเราในการผลิตอินเทอร์เฟซการเชื่อมต่อที่สำคัญเหล่านี้ Panelboard Lugs ของเราได้สอนเราว่าความน่าเชื่อถือนั้นไม่สามารถต่อรองได้ เนื่องจากพวกมันรับกระแสต่อเนื่องเต็มรูปแบบของโหลดดาวน์สตรีมทั้งหมดรวมกัน
เพื่อทำความเข้าใจแผง MLO อย่างถ่องแท้ เราจะต้องเห็นภาพทางเดินไฟฟ้า กระแสไฟเข้าสู่กรอบหุ้มผ่านท่อร้อยสายหรือสายเคเบิล ตัวนำบริการหรือตัวป้อนที่ไม่ขาดตอนเหล่านี้ โดยทั่วไปแล้วจะเป็นทองแดงหรืออะลูมิเนียมขนาดใหญ่ จะถูกส่งตรงไปยังตัวเชื่อมหลัก ซึ่งติดตั้งอย่างแน่นหนา และสร้างจุดเริ่มต้นของระบบบัสบาร์ของแผง ไม่มีสวิตช์หรือฟิวส์ขัดขวางในเส้นทางนี้ภายในกล่อง ตัวเชื่อมซึ่งโรงงานของเราใช้เครื่องจักรและเพลทอย่างพิถีพิถันคือประตูทางเข้า เมื่อยุติแล้ว กระแสจะไหลจากตัวเชื่อมไปยังบัสบาร์หลัก ซึ่งมักทำจากทองแดงหรืออะลูมิเนียมชุบดีบุกและไหลในแนวตั้ง (ในแผงที่อยู่อาศัย) หรือแนวนอนผ่านตู้
บัสบาร์เหล่านี้มีจุดเชื่อมต่อที่ได้มาตรฐานโดยที่เบรกเกอร์วงจรสาขาแต่ละอันจะสแน็ปอิน เบรกเกอร์แต่ละตัวจะป้องกันวงจรเฉพาะของมัน สถาปัตยกรรมนี้หมายถึงโหลดของแผงทั้งหมด ตั้งแต่วงจรไฟส่องสว่าง 15 แอมป์เดี่ยวไปจนถึงการดึงสะสมของวงจรดังกล่าวยี่สิบวงจร ที่ผ่านสายหลักเหล่านั้น ดังนั้น ข้อมูลจำเพาะด้านการผลิตของเราสำหรับตัวเชื่อมแผงหน้าปัดในการใช้งาน MLO จึงให้ความสำคัญกับปัจจัยสำคัญหลายประการนอกเหนือจากค่าการนำไฟฟ้าพื้นฐาน ซึ่งเราจะสำรวจในรายการโดยละเอียด
การใช้แผง MLO แพร่หลายในสถานการณ์ที่การจ่ายไฟฟ้าถูกแยกออกจากการป้องกันทางเข้าบริการ ในบ้านครอบครัวเดี่ยวทั่วไป การตัดการเชื่อมต่อบริการหลักอาจเป็นเบรกเกอร์ขนาด 200 แอมป์ในชุดคอมโบมิเตอร์หลักกลางแจ้ง จากนั้น ชุดป้อนจะวิ่งไปที่แผงย่อยภายในโรงรถหรือห้องใต้ดิน ซึ่งเป็นแผง MLO แผงย่อยนี้จะจ่ายไฟให้กับวงจรย่อยของบ้าน ในการตั้งค่าเชิงพาณิชย์และอุตสาหกรรม แอปพลิเคชันจะขยายขนาดขึ้น
โรงงานขนาดใหญ่อาจมีสวิตช์บอร์ดหลักขนาด 4000 แอมป์ จากนี้ เครื่องป้อน 400 แอมป์หรือ 600 แอมป์หลายตัวจะวิ่งไปยังแผงกระจาย MLO ที่อยู่ห่างไกลซึ่งตั้งอยู่ใกล้กลุ่มโหลด เช่น บนพื้นการผลิตที่แตกต่างกันหรือบริเวณปีกสำนักงาน วิธีการ "แผงกระจาย" นี้ช่วยลดแรงดันไฟฟ้าตกและทำให้การเดินสายง่ายขึ้น แอปพลิเคชั่นพิเศษอื่น ๆ อยู่ในการตั้งค่าการถ่ายโอนเครื่องกำเนิดไฟฟ้า แผงย่อยโหลดวิกฤต (ป้อนจากสวิตช์ถ่ายโอนอัตโนมัติ) มักจะเป็นแผง MLO การป้องกันต้นน้ำและการตัดการเชื่อมต่อได้รับการจัดการโดยสวิตช์ถ่ายโอนและแผงบริการหลัก
บทบาทของเราคือการจัดหา Panelboard Lugs ที่เป็นหัวใจที่เชื่อถือได้ของการติดตั้ง MLO ที่หลากหลายเหล่านี้ เพื่อให้มั่นใจว่าทุกที่ที่จำเป็นต้องแบ่งพลังงานอย่างหมดจดและปลอดภัย จุดเชื่อมต่อก็ขึ้นอยู่กับภารกิจ ทีมวิศวกรของเราทำงานอย่างใกล้ชิดกับผู้สร้างแผงเพื่อปรับแต่งการกำหนดค่าตัวดึงสำหรับสภาพแวดล้อมที่หลากหลายและมีความต้องการเหล่านี้
ตรงกันข้ามกับรุ่นการป้องกันแบบกระจายของแผง MLO แผง Main Breaker Lug รวบรวมหลักการของการควบคุมและความปลอดภัยแบบรวมเข้าด้วยกัน แผงควบคุมประเภทนี้รวมฟังก์ชันการเข้าบริการ การป้องกันกระแสเกินหลัก การตัดการเชื่อมต่อหลัก และการกระจายวงจรไว้ในกล่องเดียวที่มีทุกอย่างในตัว "ตัวเชื่อมเบรกเกอร์หลัก" เป็นจุดสิ้นสุดโดยเฉพาะซึ่งอยู่ที่ด้านเส้น (ด้านยูทิลิตี้) ของเบรกเกอร์วงจรหลักแบบรวม
ตัวนำบริการที่เข้ามาจากมิเตอร์ไฟฟ้าหรือหม้อแปลงไฟฟ้าจะเชื่อมต่อโดยตรงกับตัวเชื่อมเหล่านี้ เบรกเกอร์หลักแบบรวม—อุปกรณ์ตัดการเชื่อมต่อแม่เหล็กความร้อนหรืออิเล็กทรอนิกส์ขนาดใหญ่—จากนั้นให้ฟังก์ชันที่สำคัญของการป้องกันการโอเวอร์โหลดและการลัดวงจรสำหรับแผงทั้งหมด และทำหน้าที่เป็นการตัดการเชื่อมต่อฉุกเฉินและการบำรุงรักษาสำหรับไฟฟ้าดาวน์สตรีมทั้งหมด ด้านโหลดของเบรกเกอร์หลักนี้เชื่อมต่อกับระบบบัสบาร์ของแผง ซึ่งจะป้อนเบรกเกอร์วงจรย่อยแต่ละตัว การออกแบบนี้หมายความว่าแผงถูกจัดประเภทเป็น "เหมาะสำหรับใช้เป็นอุปกรณ์บริการ" (SUSE) ซึ่งเป็นการกำหนด NEC ที่สำคัญ ที่ Wenzhou Kangshuai Electronic Co., Ltd. เราผลิตตัวเชื่อมที่เป็นส่วนสำคัญของชุดเบรกเกอร์หลักเหล่านี้ ความเข้าใจของเราเกี่ยวกับบทบาทสองบทบาท—ในฐานะที่เป็นทั้งจุดสิ้นสุดกระแสสูงและเป็นส่วนสำคัญของเส้นทางปัจจุบันของอุปกรณ์ความปลอดภัย—แจ้งทุกแง่มุมของกระบวนการผลิตของเราสำหรับตัวดึงแผงกระดานเหล่านี้
ทางเดินไฟฟ้าในแผง MBL มีจุดหยุดชะงักที่จงใจและได้รับการป้องกัน กระแสไฟฟ้าจากอาคารจะเข้าสู่ตู้และถูกส่งไปยังปลั๊กด้านข้างของเบรกเกอร์หลักทันที ตัวเชื่อมเหล่านี้เป็นส่วนหนึ่งของชุดประกอบภายในแบบตายตัวของเบรกเกอร์ จากจุดเชื่อมต่อเหล่านี้ กระแสจะเดินทางผ่านหน้าสัมผัสภายในของเบรกเกอร์ องค์ประกอบการตรวจจับ และกลไกการเดินทาง ภายใต้สภาวะปกติ หน้าสัมผัสจะถูกปิด และกระแสไฟจะไหลไปยังโหลดเทอร์มินัลของเบรกเกอร์ ซึ่งเชื่อมต่อกับบัสบาร์หลักของแผง หากเกิดข้อผิดพลาด (ไฟฟ้าลัดวงจร) ที่ใดก็ได้ที่ปลายน้ำ หรือหากโหลดรวมเกินพิกัดของเบรกเกอร์เป็นระยะเวลานาน (การโอเวอร์โหลด) กลไกภายในจะตัดการทำงาน เปิดหน้าสัมผัสอย่างแรง และตัดการเชื่อมต่อกำลังทั้งหมดไปยังบัสบาร์และวงจรย่อยทุกวงจร การออกแบบแบบบูรณาการนี้นำเสนอลำดับชั้นด้านความปลอดภัยที่ชัดเจน
เบรกเกอร์หลักจะปกป้องบัสบาร์และตัวป้อนไปยังแผงย่อยดาวน์สตรีมใดๆ เบรกเกอร์แยกย่อยแต่ละตัวจะป้องกันสายไฟและโหลดของวงจรเฉพาะ ข้อต่อที่ด้านเส้นของเบรกเกอร์หลักจึงเป็นจุดสัมผัสแรกสำหรับไฟฟ้าสาธารณูปโภคที่ไม่มีการป้องกัน ความสมบูรณ์ของมันนั้นสมบูรณ์ เนื่องจากความล้มเหลวใดๆ ที่นี่ เช่น การเชื่อมต่อที่หลวมซึ่งทำให้เกิดไฟฟ้าลัดวงจร จะเกิดขึ้นก่อนที่เบรกเกอร์หลักจะได้รับการป้องกัน และอาจนำไปสู่เหตุการณ์ภัยพิบัติได้ นี่คือเหตุผลว่าทำไมโรงงานของเราจึงกำหนดให้ Panelboard Lugs มีไว้สำหรับการใช้งานเบรกเกอร์หลักเพื่อการทดสอบที่เข้มงวดยิ่งขึ้นสำหรับการหมุนเวียนด้วยความร้อนและการทนต่อการลัดวงจร
แผง MBL เป็นมาตรฐานที่ไม่มีปัญหาสำหรับอุปกรณ์บริการที่อยู่อาศัย อาคารพาณิชย์ และอุตสาหกรรมเบา ซึ่งเป็นจุดที่ความรับผิดชอบของสาธารณูปโภคสิ้นสุดลงและเจ้าของอาคารเริ่มต้นขึ้น ประมวลกฎหมายไฟฟ้าแห่งชาติ (NEC) มาตรา 230 กำหนดข้อกำหนดสำหรับอุปกรณ์บริการ และเบรกเกอร์หลักตัวเดียวที่ให้การตัดการเชื่อมต่อบริการเป็นวิธีที่ใช้กันทั่วไปและตรงไปตรงมาในการปฏิบัติตาม ในบ้านจะเป็นแผงหลักในห้องใต้ดินหรือโรงรถ ในอาคารพาณิชย์ขนาดเล็ก อาจเป็นแผงขนาด 400 แอมป์ในห้องอเนกประสงค์ นอกเหนือจากการตัดการเชื่อมต่อบริการแล้ว ลักษณะบูรณาการของสวิตช์ยังให้ประโยชน์ด้านความปลอดภัยและความสะดวกสบายที่สำคัญสำหรับช่างไฟฟ้าและผู้ปฏิบัติงานฉุกเฉินเบื้องต้น: มีสวิตช์ตัวหนึ่งที่มีป้ายกำกับชัดเจนสำหรับตัดไฟทั้งหมดในอาคาร (ยกเว้นแหล่งจ่ายไฟที่แยกออกมาต่างหาก) สำหรับผู้สร้างแผงในการจัดหาส่วนประกอบ การใช้เบรกเกอร์หลักที่ประกอบไว้ล่วงหน้าพร้อมกับตัวดึงแผงที่ติดตั้งในตัวของเรา ช่วยให้มั่นใจได้ว่าการประกอบจะอยู่ในรายการ UL ซึ่งจะทำให้กระบวนการลงรายการของตนเองง่ายขึ้น
โรงงานของเราสนับสนุนผู้สร้างเหล่านี้โดยไม่เพียงแต่จัดหาส่วนประกอบเท่านั้น แต่ยังรวมถึงรายงานผลการทดสอบและเอกสารรับรองที่รับรองว่าการประกอบนั้นเป็นไปตามมาตรฐาน เช่น UL 67 (แผงแผง) และ UL 489 (เบรกเกอร์แผงวงจรแบบขึ้นรูป) ความน่าเชื่อถือที่เราสร้างไว้ในตัวดึงทุกตัวรองรับฟังก์ชันความปลอดภัยที่ครอบคลุมของแผงเบรกเกอร์หลักทั้งหมด ซึ่งเป็นความรับผิดชอบที่เราดำเนินการด้วยความจริงจังสูงสุดที่ Wenzhou Kangshuai Electronic Co., Ltd.
แม้ว่าแผง MLO และ MBL จะทำหน้าที่จ่ายไฟฟ้า แต่การมีหรือไม่มีอุปกรณ์ป้องกันกระแสไฟเกินหลักในตัวก็สร้างความแตกต่างอย่างมากในการทำงาน การติดตั้ง ข้อมูลด้านความปลอดภัย และการปฏิบัติตามกฎระเบียบ ความแตกต่างเหล่านี้ไม่ได้เป็นเพียงด้านวิชาการเท่านั้น พวกเขากำหนดแนวทางปฏิบัติในโลกแห่งความเป็นจริงสำหรับช่างไฟฟ้า ผู้ตรวจสอบ วิศวกร และผู้จัดการโรงงาน จากประสบการณ์อันยาวนานของเราในการจัดหาแผงเชื่อม Lugs สำหรับการกำหนดค่าทั้งสองแบบ พวกเราที่ Wenzhou Kangshuai Electronic Co., Ltd. สามารถระบุความแตกต่างเหล่านี้ได้ด้วยความชัดเจนในทางปฏิบัติ
ตารางเปรียบเทียบโดยละเอียดต่อไปนี้และการวิเคราะห์ที่ตามมาจะแจกแจงรายละเอียดประเด็นสำคัญเหล่านี้ การทำความเข้าใจสิ่งเหล่านี้ถือเป็นสิ่งสำคัญสำหรับการระบุประเภทแผงที่ถูกต้อง และรับรองว่าการติดตั้งที่ปลอดภัยและเป็นไปตามรหัสซึ่งทำงานได้อย่างน่าเชื่อถือตลอดอายุการใช้งาน ความมุ่งมั่นของเราคือการจัดหาส่วนประกอบที่ตอบสนองความต้องการที่แตกต่างกันของแต่ละการใช้งาน ไม่ว่าจะเป็นบทบาทการถ่ายโอนพลังงานที่แท้จริงของตัวดึง MLO หรือบทบาทการป้องกันทางเข้าของตัวดึงเบรกเกอร์หลัก
| แง่มุมของการเปรียบเทียบ | แผง Lugs หลักเท่านั้น (MLO) | แผงดึงเบรกเกอร์หลัก (MBL) |
| 1. หน้าที่หลักและบทบาทในระบบ | โหนดการกระจายบริสุทธิ์หน้าที่เดียวของมันคือการแบ่งฟีดพลังงานเดียวที่ได้รับการป้องกันแล้วออกเป็นวงจรย่อยหลายๆ วงจร เป็นคนกลางในห่วงโซ่พลังงาน | ทางเข้าบริการและการกระจายสินค้าแบบครบวงจรทำหน้าที่เป็นจุดแบ่งเขตระหว่างสายไฟสาธารณูปโภคและสายไฟในสถานที่ ให้การป้องกันเบื้องต้น การตัดการเชื่อมต่อ และการกระจายในหน่วยเดียว |
| 2. ตำแหน่งของการป้องกันกระแสเกินสำหรับตัวป้อนแผง | เฉพาะต้นน้ำตัวนำที่ป้อนแผง MLO จะได้รับการป้องกันที่แหล่งกำเนิดเท่านั้น ซึ่งก็คือเบรกเกอร์อัปสตรีม ส่วนของสายเคเบิลจากเบรกเกอร์ถึงตัวเชื่อม MLO ไม่มีการป้องกันเฉพาะที่ ข้อบกพร่องของสายเคเบิลนี้จะขึ้นอยู่กับเบรกเกอร์อัพสตรีมเพื่อเคลียร์มัน ซึ่งอาจมีการตั้งค่าทริปที่สูงกว่าเนื่องจากความต้องการในการประสานงาน | บูรณาการและท้องถิ่นเบรกเกอร์หลักให้การป้องกันกระแสเกินโดยตรงสำหรับตัวนำบริการตรงจุดสิ้นสุด ความผิดปกติที่ตัวเชื่อมหรือดาวน์สตรีมทันทีจะถูกเคลียร์โดยเบรกเกอร์หลักเอง |
| 3. ตำแหน่งตัดการเชื่อมต่อหลักและขั้นตอนฉุกเฉิน | ระยะไกล.หากต้องการตัดการเชื่อมต่อแผง MLO ทั้งหมดเพื่อการบำรุงรักษาหรือเหตุฉุกเฉิน บุคลากรจะต้องค้นหาตำแหน่งและใช้งานการตัดการเชื่อมต่ออัปสตรีม ซึ่งอาจอยู่ในห้องอื่น บนชั้นอื่น หรือในพื้นที่สาธารณูปโภคที่ถูกล็อค ซึ่งอาจทำให้เกิดความล่าช้าที่เป็นอันตรายได้ | ท้องถิ่นและทันทีการตัดการเชื่อมต่อหลักอยู่ที่หน้าแผง ในกรณีฉุกเฉิน ทุกคนสามารถระบุและโยนเบรกเกอร์หลักได้อย่างรวดเร็วเพื่อตัดกำลังไฟทั้งหมดในแผงและโหลดดาวน์สตรีม นี่เป็นคุณลักษณะด้านความปลอดภัยในชีวิตที่สำคัญ |
| 4. ข้อกำหนดและการติดฉลากรหัส NEC | จะต้องทำเครื่องหมายว่า "Main Lugs Only" หรือเทียบเท่าNEC กำหนดให้มีเครื่องหมายนี้เพื่อแจ้งเตือนบุคลากรว่าไม่มีการตัดการเชื่อมต่อภายในกล่องหุ้ม ไม่เหมาะสำหรับใช้เป็นอุปกรณ์บริการ เว้นแต่จะมีการระบุและกำหนดค่าไว้โดยเฉพาะ (หายาก) การติดตั้งอยู่ภายใต้กฎสำหรับแผงย่อยและตัวป้อน (บทความของ NEC 215, 408) | ทำเครื่องหมายว่า "เหมาะสำหรับใช้เป็นอุปกรณ์บริการ" (SUSE)ต้องปฏิบัติตามกฎอุปกรณ์บริการทั้งหมดในมาตรา 230 ของ NEC รวมถึงพื้นที่ทำงาน ระยะห่าง และข้อกำหนดในการต่อสายดิน/การยึดติด ระดับเบรกเกอร์หลักคือระดับการบริการ |
| 5. การประสานงานของระบบและการเลือกสะดุด | ช่วยให้การประสานงานดีขึ้นวิศวกรสามารถเลือกขนาดเบรกเกอร์ฟีดเดอร์อัปสตรีมให้ใหญ่กว่าพิกัดบัสของแผง MLO เพื่อรองรับปริมาณโหลดที่เพิ่มขึ้นในอนาคต หรือเพื่อประสานงานการสะดุดเพื่อให้ข้อผิดพลาดของสาขาไม่ดึงฟีดหลักออกมา "การขาด" ของแผง MLO ของแผงหลักเป็นคุณลักษณะสำหรับความยืดหยุ่นในการออกแบบระบบ | ประสานงานกับการจัดหาสาธารณูปโภคลักษณะการเดินทางของเบรกเกอร์หลักจะต้องประสานงานกับอุปกรณ์ป้องกันของยูทิลิตี้ต้นทาง การประสานงานดาวน์สตรีมอยู่ระหว่างเบรกเกอร์หลักและเบรกเกอร์สาขา ข้อผิดพลาดสาขาที่รุนแรงอาจทำให้อุปกรณ์หลักสะดุด ส่งผลให้แผงไฟฟ้าดับทั้งหมด |
| 6. การวิเคราะห์ต้นทุนและมูลค่า | ลดต้นทุนแผงเริ่มต้นโดยทั่วไปแผงจะมีราคาถูกกว่าเนื่องจากไม่มีชุดเบรกเกอร์หลัก อย่างไรก็ตาม นี่ไม่ได้คำนึงถึงต้นทุนที่จำเป็นของอุปกรณ์ตัดการเชื่อมต่ออัปสตรีมที่แยกต่างหาก ต้นทุนการติดตั้งทั้งหมดอาจใกล้เคียงกันหรือสูงกว่า ขึ้นอยู่กับการใช้งานอุปกรณ์อัปสตรีม | ต้นทุนแผงเริ่มต้นที่สูงขึ้น แต่คุ้มค่าในหนึ่งเดียวค่าพาเนลรวมเบรกเกอร์หลักแล้ว สำหรับการก่อสร้างใหม่หรือจุดบริการเดียว วิธีนี้มักเป็นโซลูชันที่ประหยัดและตรงไปตรงมาที่สุด โดยรวมฟังก์ชันที่จำเป็นทั้งหมดไว้ด้วยกัน |
| 7. พื้นที่ทางกายภาพและเค้าโครงภายในสิ่งที่แนบมา | เพิ่มพื้นที่สูงสุดสำหรับวงจรย่อยเนื่องจากไม่มีเบรกเกอร์หลักขนาดใหญ่เข้ารับตำแหน่ง แผง MLO จึงมักจะสามารถติดตั้งเบรกเกอร์วงจรย่อยในขนาดตู้เดียวกันได้มากขึ้น นี่เป็นข้อได้เปรียบที่สำคัญในการปรับปรุงเพิ่มเติมหรือการใช้งานที่มีพื้นที่จำกัด | พื้นที่แชร์กับอุปกรณ์หลักเบรกเกอร์หลักใช้พื้นที่ โดยทั่วไปจะอยู่ที่ 2-4 ตำแหน่งบนสุดในแผงที่อยู่อาศัย ซึ่งจะช่วยลดจำนวนพื้นที่ว่างสำหรับเบรกเกอร์แบรนช์ ซึ่งบางครั้งจำเป็นต้องใช้พาเนลที่ใหญ่กว่าหรือพาเนลย่อย |
| 8. พิกัดความทนทานต่อกระแสไฟลัด | ขึ้นอยู่กับการป้องกันต้นน้ำแผง MLO และตัวเชื่อมต้องมีพิกัดการขัดจังหวะ (IR) หรือพิกัดความทนทาน (SCCR) เพียงพอสำหรับกระแสไฟขัดข้องที่มีอยู่ในตำแหน่ง พิกัดนี้มีความเป็นอิสระ แต่ต้องเป็น >= พิกัดการขัดจังหวะของเบรกเกอร์อัพสตรีม | การให้คะแนนแบบรวมระดับการขัดจังหวะของเบรกเกอร์หลัก (เช่น 22kA, 65kA, 100kA) จะกำหนดความสามารถกระแสไฟขัดข้องของแผง ปลั๊กและบัสได้รับการทดสอบเป็นส่วนหนึ่งของชุดประกอบนี้เพื่อให้ทนทานต่อแรงแม่เหล็กและความร้อนจากข้อบกพร่องจนกว่าเบรกเกอร์จะหลุดออกไป |
ผลกระทบด้านความปลอดภัยเกิดขึ้นโดยตรงจากความแตกต่าง "การตัดการเชื่อมต่อในพื้นที่" ในสถานประกอบการเชิงพาณิชย์ ช่างไฟฟ้าที่ทำงานในแผงย่อย MLO ต้องอาศัยขั้นตอนการล็อกเอาต์/แท็กเอาต์ (LOTO) ในสถานที่ห่างไกล หากการตัดการเชื่อมต่อนั้นไม่ได้อยู่ภายใต้การควบคุมของพวกเขาแต่เพียงผู้เดียว (เช่น จ่ายไฟให้กับโหลดอื่นๆ) ความเสี่ยงก็จะสูงขึ้น ด้วยแผง MBL การตัดการเชื่อมต่อจะมองเห็นได้และควบคุมได้ จากมุมมองด้านความปลอดภัยจากอัคคีภัย ข้อผิดพลาดส่วนโค้งที่ข้อต่อหลักของแผง MLO อาจรุนแรงกว่า เนื่องจากเบรกเกอร์อัปสตรีมอาจมีเวลาในการเคลียร์นานกว่า (เนื่องจากการหน่วงเวลาโดยเจตนาสำหรับการประสานงาน) มากกว่าเบรกเกอร์หลักสำหรับข้อผิดพลาดที่เทอร์มินัลของตัวเอง ในทางปฏิบัติแล้วการแก้ไขปัญหาจะแตกต่างกัน ในแผง MBL หากไฟฟ้าดับทั้งหมด การตรวจสอบครั้งแรกคือเบรกเกอร์หลัก ในระบบที่มีแผง MLO การสูญเสียทั้งหมดจำเป็นต้องตรวจสอบอุปกรณ์อัปสตรีมระยะไกล
โรงงานของเราออกแบบแผงเชื่อม Lugs เพื่อลดความเสี่ยงความล้มเหลวในทั้งสองสถานการณ์ แต่สถาปัตยกรรมระบบจะกำหนดโปรโตคอลความปลอดภัยที่ต้องปฏิบัติตาม ท้ายที่สุดแล้ว การเลือกระหว่าง MLO และ MBL ไม่ได้เกี่ยวกับว่าอันไหน "ดีกว่า" ในระดับสากล แต่เกี่ยวกับอันไหนดีกว่าถูกต้องสำหรับการออกแบบระบบไฟฟ้าเฉพาะทาง ความเชี่ยวชาญของเราทำให้มั่นใจได้ว่าตัวเชื่อมที่เป็นหัวใจของตัวเลือกทั้งสองได้รับการออกแบบทางวิศวกรรมเพื่อประสิทธิภาพและความปลอดภัยสูงสุดในบทบาทที่ตั้งใจไว้
การเลือกการกำหนดค่าแผงควบคุมที่เหมาะสม MLO หรือ MBL เป็นการตัดสินใจที่สำคัญซึ่งส่งผลต่อความปลอดภัย ต้นทุน ฟังก์ชันการทำงาน และการปฏิบัติตามข้อกำหนด ไม่ใช่ความชอบส่วนตัว แต่เป็นการตัดสินใจอย่างเป็นระบบโดยพิจารณาจากแผนภาพบรรทัดเดียวทางไฟฟ้าของโครงการ ข้อกำหนดของรหัส และข้อจำกัดในทางปฏิบัติ ที่ Wenzhou Kangshuai Electronic Co., Ltd. ทีมสนับสนุนด้านเทคนิคของเราจะแนะนำลูกค้าตลอดกระบวนการตัดสินใจนี้ทุกวัน เนื่องจากมีอิทธิพลโดยตรงต่อประเภทของ Panelboard Lugs และชุดประกอบที่พวกเขาต้องการสั่งซื้อจากโรงงานของเรา คำแนะนำทีละขั้นตอนที่ครอบคลุมต่อไปนี้สร้างขึ้นจากประสบการณ์ในอุตสาหกรรมกว่าสองทศวรรษของเรา และได้รับการออกแบบมาเพื่อช่วยให้วิศวกร ผู้รับเหมา และผู้สร้างแผงตัดสินใจเลือกโดยมีข้อมูลครบถ้วนและถูกต้อง
นี่เป็นคำถามพื้นฐานพื้นฐาน วาดหรือทบทวนไดอะแกรมบรรทัดเดียวของระบบถาม: แผงนี้เป็นจุดเชื่อมต่อจุดแรกหลังจากมิเตอร์ไฟฟ้าหรือหม้อแปลงรองหรือไม่?
หมายเหตุของเรา:ขั้นตอนนี้ดูเหมือนเป็นขั้นตอนพื้นฐาน แต่การใช้งานผิดขั้นตอนถือเป็นการละเมิดรหัสทั่วไป เราพบว่าโครงการต่างๆ ล่าช้าเนื่องจากมีการติดตั้งแผง MLO ในกรณีที่จำเป็นต้องใช้อุปกรณ์บริการ เอกสารประกอบของเราสำหรับ Panelboard Lugs จะชี้แจงจุดประสงค์การใช้งานในอุปกรณ์ SUSE หรือที่ไม่ใช่ SUSE เสมอ
การแก้ไข NEC ในท้องถิ่นและกฎของบริษัทสาธารณูปโภคเฉพาะสามารถแทนที่หลักเกณฑ์ทั่วไปได้
บทบาทของเรา:เรามั่นใจว่า Panelboard Lugs ของเราสำหรับทั้งการใช้งาน MLO และ MBL มีรายการ UL ที่จำเป็น (UL 486, UL 67) ที่ AHJ ยอมรับในระดับสากล โดยลบตัวแปรหนึ่งตัวออกจากรายการตรวจสอบการปฏิบัติตามข้อกำหนดของคุณ
นอกเหนือจากโค้ดขั้นต่ำแล้ว ให้พิจารณาปัจจัยมนุษย์ในการทำงานและบำรุงรักษาระบบ
วิเคราะห์ต้นทุนการติดตั้งทั้งหมด ไม่ใช่แค่ราคาส่วนประกอบ

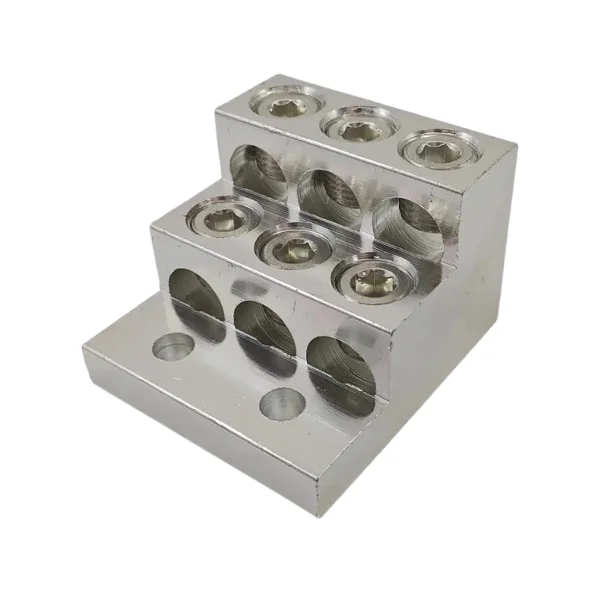

การสนับสนุนของเรา:เมื่อคุณได้เลือกแล้ว ทีมงานของเราที่ Wenzhou Kangshuai Electronic Co., Ltd. สามารถให้ข้อกำหนดเฉพาะที่แม่นยำสำหรับ Panelboard Lugs ที่จำเป็นได้ สำหรับแผง MLO เราจะระบุชุดดึงแบบสแตนด์อโลนที่มีความขยายเสียง ช่วงสายไฟ และรูปแบบการติดตั้งที่ถูกต้อง สำหรับแผง MBL เราจะจัดเตรียมชุดเบรกเกอร์หลักแบบรวมหรือส่วนประกอบตัวดึงเฉพาะสำหรับยูนิตเบรกเกอร์หลัก เป้าหมายของเราคือการทำให้ข้อกำหนดส่วนประกอบขั้นสุดท้ายเป็นส่วนที่ง่ายที่สุดในกระบวนการตัดสินใจของคุณ ซึ่งได้รับการสนับสนุนโดยการผลิตที่เชื่อถือได้และข้อมูลทางเทคนิคของผู้เชี่ยวชาญ
ไม่ว่าจะเป็นการใช้งาน MLO หรือเบรกเกอร์หลัก จะต้องระบุตัวเชื่อมด้วยความแม่นยำ ที่Wenzhou Kangshuai Electronic Co., Ltd.เราผลิตแผงหน้าปัด Lugsตามมาตรฐานที่เข้มงวด และเราแนะนำให้ลูกค้าของเราตรวจสอบพารามิเตอร์ต่อไปนี้เสมอ
ให้รายละเอียดข้อกำหนดที่ถูกต้องแม่นยำสำหรับเราแผงหน้าปัด Lugsเป็นส่วนพื้นฐานของการบริการของเรา ช่วยให้มั่นใจถึงความเข้ากันได้ ความปลอดภัย และความน่าเชื่อถือในระยะยาวสำหรับแผงควบคุมทุกตัวที่สร้างด้วยส่วนประกอบของเรา
โดยสรุป ความแตกต่างระหว่างตัวเชื่อมหลักและตัวเชื่อมเบรกเกอร์หลักถูกกำหนดโดยสถาปัตยกรรมระบบหัวเชื่อมหลักเท่านั้น (MLO)แผงเป็นจุดเชื่อมต่อสำหรับการกระจายแบบดาวน์สตรีม โดยอาศัยการตัดการเชื่อมต่อภายนอกและการป้องกันกระแสเกินดึงเบรกเกอร์หลัก (MBL)แผงรวมการป้องกันที่สำคัญและตัดการเชื่อมต่อภายในตู้ ทำให้เหมาะสมเป็นอุปกรณ์บริการ ตัวเลือกจะขึ้นอยู่กับบทบาทของแผงควบคุมในระบบไฟฟ้าโดยรวม ในฐานะผู้ผลิตชั้นนำWenzhou Kangshuai Electronic Co., Ltd.จัดหาสินค้าคุณภาพสูงเชื่อถือได้แผงหน้าปัด Lugsสำหรับการกำหนดค่าทั้งสอง ความเชี่ยวชาญของเราช่วยให้มั่นใจได้ว่าไม่ว่าคุณจะสร้างแผงหลักหรือแผงย่อย จุดเชื่อมต่อซึ่งเป็นหัวใจสำคัญของการกระจายพลังงานได้รับการออกแบบทางวิศวกรรมเพื่อความปลอดภัย ความทนทาน และประสิทธิภาพสูงสุด เรายืนหยัดเคียงข้างทุกตัวดึงที่ออกจากโรงงานของเรา โดยรู้ว่ามันเป็นส่วนประกอบสำคัญในระบบไฟฟ้าที่ปลอดภัยและมีประสิทธิภาพ
พร้อมที่จะระบุตัวเชื่อมที่เหมาะสมสำหรับโครงการของคุณแล้วหรือยัง?อย่าทิ้งการเชื่อมต่อไว้กับโอกาสติดต่อผู้เชี่ยวชาญที่ Wenzhou Kangshuai Electronic Co., Ltd. วันนี้เพื่อรับแคตตาล็อกผลิตภัณฑ์โดยละเอียด เอกสารข้อมูลทางเทคนิค และความช่วยเหลือเฉพาะบุคคลในการเลือกตัวดึงแผงบอร์ดที่สมบูรณ์แบบสำหรับการใช้งานตัวดึงหลักหรือตัวตัดหลักของคุณ ทีมงานของเราพร้อมให้ความช่วยเหลือเพื่อให้แน่ใจว่าการออกแบบของคุณเป็นไปตามโค้ดและสร้างขึ้นเพื่อให้มีอายุการใช้งานยาวนาน ขอใบเสนอราคาหรือคำปรึกษาตอนนี้
ถาม: ฉันสามารถเพิ่มเบรกเกอร์หลักเข้ากับแผงดึงหลักเท่านั้นได้หรือไม่
ตอบ:โดยทั่วไปไม่มี แผง Main Lug Only ได้รับการผลิตและแสดงรายการด้วยโครงสร้างบัสเฉพาะที่ไม่ได้รับการออกแบบให้ยอมรับการเพิ่มเบรกเกอร์หลักภายใน กล่องหุ้มไม่ได้กำหนดค่าไว้ด้วย เพื่อให้บรรลุเป้าหมายนี้ คุณจะต้องเปลี่ยนแผงทั้งหมดด้วยประเภทเบรกเกอร์หลัก หรือติดตั้งเบรกเกอร์ตัดการเชื่อมต่อภายนอกที่ต้นทาง ซึ่งจะทำให้แผงถูกป้อน MLO จากเบรกเกอร์ใหม่นั้น ปรึกษากับช่างไฟฟ้าที่มีคุณสมบัติเหมาะสมและคำแนะนำของผู้ผลิตแผงควบคุมเสมอ
ถาม: ตัวดึงหลักหรือแผงเบรกเกอร์หลักตัวไหนปลอดภัยกว่ากัน?
ตอบ:ความปลอดภัยขึ้นอยู่กับการใช้งานและการติดตั้งที่ถูกต้อง แผงเบรกเกอร์หลักช่วยให้ตัดการเชื่อมต่อได้ทันทีที่ตำแหน่งแผงอย่างชัดเจน ซึ่งเป็นประโยชน์ด้านความปลอดภัยสำหรับการบำรุงรักษาและเหตุฉุกเฉิน อย่างไรก็ตาม แผง MLO ที่ป้อนจากเบรกเกอร์อัปสตรีมที่มีขนาดเหมาะสมและอยู่ในตำแหน่งจะมีความปลอดภัยเท่าเทียมกันจากจุดยืนในการป้องกันกระแสเกิน ความเสี่ยงด้านความปลอดภัยที่อาจเกิดขึ้นเกิดขึ้นหากไม่สามารถเข้าถึงการตัดการเชื่อมต่อต้นทางได้หรือมีป้ายกำกับไม่ถูกต้อง
ถาม: ฉันจะรู้ได้อย่างไรว่าแผงที่มีอยู่ของฉันคือ MLO หรือมีเบรกเกอร์หลัก
ตอบ:เปิดประตูแผง (อย่างปลอดภัย และเฉพาะในกรณีที่คุณมีคุณสมบัติเหมาะสมเท่านั้น) ดูที่ด้านบนของแผงที่มีสายบริการเข้าไป หากคุณเห็นสวิตช์หรือเบรกเกอร์เดี่ยวขนาดใหญ่ที่เบรกเกอร์อื่นๆ ทั้งหมดจัดกลุ่มไว้ด้านล่าง และมีป้ายกำกับว่า "Main" แสดงว่าคุณมีแผงเบรกเกอร์หลัก หากคุณเห็นเพียงชุดขั้วต่อเทอร์มินัลขนาดใหญ่ที่มีสายไฟหนักติดอยู่ และไม่มีสวิตช์ตัวใดอยู่เหนือเบรกเกอร์แยกย่อย เป็นไปได้ว่าแผง MLO ฝาครอบแผงควรมีเครื่องหมาย "Main Lug Only" หากเป็น MLO
ถาม: แผงเบรกเกอร์หลักมีตัวเชื่อมหลักด้วยหรือไม่
ตอบ:ใช่แล้ว ในทางเทคนิคแล้ว ในแผงเบรกเกอร์หลัก ตัวนำบริการขาเข้าจะเชื่อมต่อกับตัวเชื่อมที่เป็นส่วนหนึ่งของชุดเบรกเกอร์หลัก เหล่านี้คือข้อต่อ "ด้านเส้น" ของเบรกเกอร์หลัก ดังนั้นจึงมีตัวเชื่อมเบรกเกอร์หลัก โดยทั่วไปคำว่า "ตัวเชื่อมหลัก" จะสงวนไว้สำหรับตัวเชื่อมแบบสแตนด์อโลนที่พบในแผง MLO
ถาม: ตัวเชื่อมระหว่างแผง MLO และ MBL แตกต่างกันหรือไม่
ตอบ:พวกเขาสามารถเป็นได้ แม้ว่าทั้งสองจะต้องได้รับการจัดอันดับสำหรับกระแสไฟของระบบ แต่ตัวเชื่อม MLO มักเป็นส่วนประกอบแบบสแตนด์อโลนที่ยึดเข้ากับบัส ตัวดึงเบรกเกอร์หลักถูกรวมเข้ากับตัวเรือนและการออกแบบของเบรกเกอร์ มาตรฐานวัสดุและประสิทธิภาพนั้นสูงพอๆ กัน แต่รูปแบบทางกายภาพและการติดตั้งนั้นมีความเฉพาะเจาะจงกับการใช้งาน ที่โรงงานของเรา เราผลิตทั้งสองประเภทเพื่อตอบสนองความต้องการทางกลและทางความร้อนที่แตกต่างกันของการติดตั้งตามลำดับ
